工程训练3

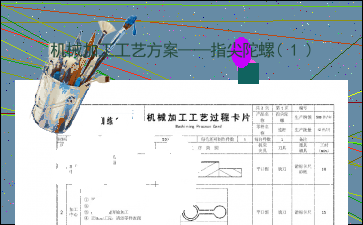

机械加工工艺过程卡片

Machining Process Card

共3 页

第1页

编号









产品名称

指尖陀螺

生产纲领

500件/年







零件名称

连杆

生产批量

42件/月



材料

LY12

毛坯种类

板材

毛坯外形尺寸

50×20×10

每毛坯可制作件数

1

每台件数

1

备注





序

号

工序

名称

工序内容

工 序 简 图

机床

夹具

刀具

量具

辅具

工时

（min）



1

加工中心

平口钳装夹毛胚

按图铣出顶面光出即可作为基准面

去毛刺，倒锐角



平口钳

铣刀

游标卡尺

砂纸

10



2

加工中心

平口钳装夹零件

放入工件，夹紧

按下启动键开始加工

正面加工完，清洁零件表面



平口钳

铣刀

游标卡尺

15



3

加工中心

将零件反面放入专用夹具，进行反面加工

放入平口钳夹紧

用橡皮榔头进行敲击，使表面完全贴紧

关上防护门，启动机床进行加工



平口钳

铣刀

游标卡尺

橡皮榔头

20











内容过长，仅展示头部和尾部部分文字预览，全文请查看图片预览。 共3 页

第3页

编号









产品名称

指尖陀螺

生产纲领

500件/年







零件名称

底板

生产批量

42件/月



连杆属于叉架类零件，在指尖陀螺中是主体部分，在其中间嵌入一个轴承的设计组合，就可以构成一个可平面转动的装置。使用能够满足性能要求的铝合金LY12薄板料，此材料在机械加工过程中易某某，因此在设计工艺时，应该着重考虑在加工轮廓时材料的变形问题。为了保证零件的平整度，在加工轮廓时，应该采用压板固定，同时为了保证装配位置的一致性，先铣出所需要打的孔，再加工外轮廓，这样可以保证良好的加工质量。其加工过程中的注意事项：1、采用铣床中高速加工，加工过程中使用煤柴油作为冷却润滑剂。2、根据生产任务，熟悉零件图，了解铣床加工工艺以及加工顺序，注意用平口钳将零件夹紧，防止加工过程零件移动导致零件加工错误。

3.用橡皮榔头进行敲击，使表面完全贴紧

4、零件加工完成后应平放，避免重物挤压导致变形。5、质量检验：零件表面应平整、无残缺、无裂纹。6、防拉伤1）所有工艺结束后，必须去毛刺，防止拉伤。2）边缘锋利处，必须倒角。
