钢丝绳安装质量管理
依据标准:
《建筑工程施工质量验收统一标准》GB50300-2001
《电梯工程施工质量验收规范》GB50310-2002
1、范围
本工艺标准适用于额定载重量5000kg及以下,额定速度3m/s及以下各类国产曳引驱动电梯钢丝绳安装工程。
2、施工准备
2.1设备、材料要求:
2.1.1钢丝绳规格型号符合设计要求,无死弯、锈蚀、松股、断丝现象,麻芯润滑油脂无干楔现象,且保持清洁。
2.1.2绳头杆及其组件的数量、质量、规格符合设计要求。
2.1.3钨金(巴氏合金)的数量级要备够。
2.1.4截面2.5mm2以上的铜线;20号铅丝;汽油、煤油、棉丝。
2.2主要机具:
摨头、剁子(切断钢丝绳的工具)、成套气焊工具、喷灯、锡锅炉、盒尺、拉力秤。
2.3作业条件:
2.3.1做绳头的地方应保持清洁,熔化钨金的地方有防火措施。
2.3.2放开钢丝绳场地应洁净、宽敞,保证钢丝绳表面不受脏污。
3、操作工艺
3.1单某某艺流程:
确定钢丝绳长度→放开钢丝绳、剁钢丝绳→做绳头、挂钢丝→丝调整钢丝绳
3.2复绕式工艺流程:
确定钢丝绳长度→放开钢丝绳、剁钢丝绳→挂钢丝绳、做绳头→安装绳头→调整钢丝绳
3.3确定钢丝绳长度:
在轿厢及对重的绳头板上相应的位置分别装好一个绳头装置。绳头杆上装上双螺母,以刚好能装上开口销为准。提起绳头杆(使绳头杆上的弹簧向压缩方向受力),用2.5mm2以上的铜线按图3.3所示的方法测量轿厢绳头锥体出口至对重绳头锥体出口的长度X。
则绳长L用下列公式确定:
单某某:L=0.996×(X+2Z+Q)
复绕式:L=0.996×(X+2Z+2Q)

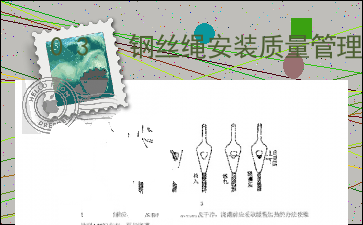

其中:Z为钢丝绳在锥体内的长度(包括钢丝绳在绳头锥套内回弯部分);Q为轿厢高出厅门地坎高度( 内容过长,仅展示头部和尾部部分文字预览,全文请查看图片预览。 6.1
3.6.2用100~150N(10~15kg)的弹簧秤在梯井3/4高度处(人站在轿厢顶上)将各钢丝绳横拉出同等距离,其相互的张力差不得超过5%,达不到要求进进行调整。
钢绳张力调整后,绳头上双螺母必须拧紧,销钉穿好劈好尾,绳头紧固后,绳头杆上丝扣需留有1/2的调整量。
4、质量标准
主控项目
4.1绳头组合必须安全可靠,且每个绳头组合必须安装防螺母松动和脱落的装置。
4.2钢丝绳严禁有死弯。
4.3当轿厢悬挂在两根钢丝绳或链条上,且其中一根钢丝绳或链条发生异常相对伸长时,为此装设的电气安全开关应动作可靠。
4.4随行电缆严禁有打结和波浪扭曲现象。
一般项目
4.5每根钢丝绳张力与平均值偏差不应大于5%。
4.6随行电缆的安装应符合下列规定:
1随行电缆端部应固定可靠。
2随行电缆在运行中应避免与井某某内其他部件干涉。当轿厢完全压在缓冲器上时,随行电缆不得与底坑地面接触。
4.7补偿绳、链、缆等补偿装置的端部应固定可靠。
4.8对补偿绳的张某某,验证补偿绳张紧的电气安全开关应动作可靠。张某某应安装防护装置。
5、成品保护
5.1钢丝绳、绳头组件等在运输、保管及安装过程中,严禁有机械性损伤。禁止在露天和潮湿的地方放置。
5.2使用电气焊时要注意不要损坏钢丝绳。不可将钢丝绳作导线使用。
6、应注意的质量问题
6.1若钢丝绳较脏,要用蘸了煤油且拧干后的棉丝擦拭,不可进行直接清洗,防止润滑脂被洗掉。
6.2断绳时不可使用电气焊,以免破坏钢丝绳强度。
6.3在作绳头需去掉麻芯时应用锯条锯断或用刀割断,不得用火烧断。
6.4安装钢丝绳前一定要使钢丝绳自然悬垂于某某,消除其内应力。
6.5复绕式电梯位于机房或隔音层的绳头板装置,必须稳装在承重结构上,不可直接稳装于楼板上。
